YVZ3V - NYFGbY

Teknik Bilgiler

YVZ3V 0.6/1 kV TS IEC 60502-1

NYFGbY 0.6/1 kV VDE 0271

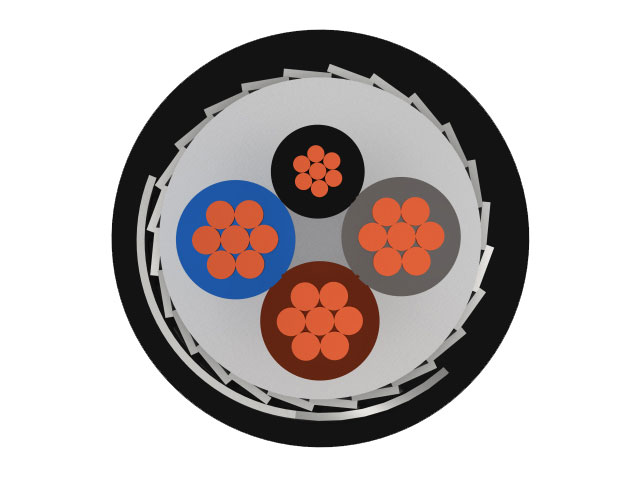

Yapısı

Bir veya çok telli bakır iletken
PVC izole
PVC dolgu
Galvanizli yassı çelik tel
Galvanizli çelik bant
PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C (+≤ 5 sn)

Test Gerilimi(AC): 3,5kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Mekanik zorlamaların bulunduğu dahili ve harici yerlerde kullanılır.

NYFGBY Kablo Nedir? Genel Özellikleri ve Uygulama Alanları

Alçak gerilim kabloları çeşitlerinden biri olan NYFGBY Kablonun yapısı, bir ya da birden çok telli bakır iletken tel, PVC izole, PVC dolgu, galvanizli yassı çelik tel, galvanizli çelik bant ve PVC dış kılıftan meydana gelmektedir. İzin verilen maksimum işletme sıcaklığı 70 santigrat derece olan bu kablonun kısa devre sıcaklığı ise, 160 (+ ≤ 5 sn) santigrat derecedir. Bu kablonun test gerilimi 3,5 kV ve serim sıcaklığı ise minimum - 5 santigrat derecedir.

NYFGBY Kablo, aydınlatma, şebeke ve güç kablosu olarak çeşitli amaçlarla iç mekan ve dış mekanlarda kullanıma uygundur. Ayrıca bu kablo, doğrudan toprak altında gömme olarak döşenmeye de uygun niteliktedir. Dolayısıyla mekanik zorlama ve gerilimlerin bulunacağı öngörülen dahili ve harici her yerde NYFGBY güvenle kullanılabilmektedir. NYFGBY kablonun teknik özellikleri ve kullanım alanlarına dair daha detaylıca bilgi edinmek isterseniz, teknik ekibimiz ile bir telefon ile ya da mail adresimiz üzerinden iletişime geçebilirsiniz.

NYFGBY Kablo Akım Taşıma Kapasiteleri

NYFGBY Kablo akım taşıma kapasitelerini şöyle tarif edebiliriz:

Nominal kesiti 1 x 95 mm2, kablo dış çapı 22,8 mm olan NYFGBY kablonun akım taşıma kapasitesi havada 270 A, toprakta ise 281 A’dır.
Nominal kesiti 5x240 mm2, kablo dış çapı 74,5 mm olan NYFGBY kablonun akım taşıma kapasitesi havada 443 A, toprakta ise 463 A’dır.

Nominal kesit değerlerinin farklarına göre değişkenlik gösteren NYFGBY kablo akım taşıma kapasitelerini, sayfamızdaki tablodan inceleyebilir, konu hakkında merak ettikleriniz için Türkiye kablo sektörünün deneyimli kişilerinden oluşan E kablo teknik ekibi ile iletişime geçebilirsiniz.

NYFGBY Kablo Fiyat Listeleri

NYFGBY Kablo birim fiyat ve güncel fiyat listelerine, ekablo.com.tr ana sayfası üzerinden “Hızlı Teklif Al” butonuna tıklayıp, online fiyat talep formumuzu doldurarak kolayca ulaşabilirsiniz. Bunun yanında dilerseniz,hello@ekablo.com.trmail adresimiz üzerinden NYFGBY Kablo hakkında merak ettiklerinizi öğrenmek için bizimle iletişime geçebilirsiniz. E Kablo olarak deneyimli teknik ekibimiz ile, Türkiye kablo sektöründe stratejik çözümler üreterek, avantajlı çözüm önerilerimiz ve cazip fiyatlarımız ile yanınızdayız.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
mm2	mm	Air	Ground	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
1 x 95	22,8	270	281	0,193	0,231	10,93	1930	1000
1 x 120	24,2	310	315	0,153	0,183	13,8	2230	1000
1 x 150	26	350	347	0,124	0,148	17,25	2640	1000
1 x 185	28,4	399	385	0,0991	0,119	21,28	3140	1000
1 x 240	31,3	462	432	0,0754	0,09	27,6	3840	1000
1 x 300	34,2	519	473	0,0601	0,072	34,5	4650	1000
1 x 400	37,9	583	521	0,047	0,056	41,2	5700	1000
1 x 500	41,4	657	574	0,0366	0,044	51,5	6900	500
1 x 630	46,4	744	636	0,0283	0,034	64,89	8650	500
2 x 25	24,4	114	136	0,727	0,87	2,88	1480	1000
2 x 35	26,4	139	163	0,524	0,627	4,03	1790	1000
2 x 50	29,2	169	193	0,387	0,463	5,75	2210	1000
2 x 70	33,8	212	236	0,268	0,321	8,05	2980	1000
2 x 95	38,4	260	281	0,193	0,231	10,93	3850	1000
2 x 120	41,4	300	317	0,153	0,183	13,8	4550	1000
2 x 150	45,8	340	352	0,124	0,148	17,25	5530	1000
2 x 185	50,4	388	394	0,0991	0,119	21,28	6790	1000
2 x 240	56,8	453	448	0,0754	0,09	27,6	8610	1000
2 x 300	62,6	512	496	0,0601	0,072	34,5	10580	1000
2 x 400	70,2	580	550	0,047	0,056	41,2	13170	500
3 x 16	21,9	80	102	1,15	1,376	1,84	1250	1000
3 x 25	25,8	108	133	0,727	0,87	2,88	1770	1000
3 x 35	28,2	132	160	0,524	0,627	4,03	2180	1000
3 x 50	31,2	160	190	0,387	0,463	5,75	2720	1000
3 x 70	36,1	202	234	0,268	0,321	8,05	3710	1000
3 x 95	41	249	280	0,193	0,231	10,93	4810	1000
3 x 120	44,6	289	319	0,153	0,183	13,8	5790	1000
3 x 150	48,9	329	357	0,124	0,148	17,25	6980	1000
3 x 185	54,3	377	402	0,0991	0,119	21,28	8670	1000
3 x 240	60,9	443	463	0,0754	0,09	27,6	10940	1000
3 x 300	67,1	504	518	0,0601	0,072	34,5	13500	500
3 x 400	75,7	577	579	0,047	0,056	41,2	16950	500
3 x 16 + 10	23,2	80	102	1,15	1,376	1,84	1410	1000
3 x 25 + 16	27,1	108	133	0,727	0,87	2,88	1960	1000
3 x 35 + 16	28,9	132	160	0,524	0,627	4,03	2360	1000
3 x 50 + 25	32,8	160	190	0,387	0,463	5,75	3050	1000
3 x 70 + 35	37,4	202	234	0,268	0,321	8,05	4100	1000
3 x 95 + 50	42,6	249	280	0,193	0,231	10,93	5330	1000
3 x 120 + 70	46,9	289	319	0,153	0,183	13,8	6560	1000
3 x 150 + 70	50,3	329	357	0,124	0,148	17,25	7660	1000
3 x 185 + 95	56,7	377	402	0,0991	0,119	21,28	9730	1000
3 x 240 + 120	62,8	443	463	0,0754	0,09	27,6	12080	1000
3 x 300 + 150	69,2	504	518	0,0601	0,072	34,5	14920	500
4 x 16	23,6	80	102	1,15	1,376	1,84	1480	1000
4 x 25	28,2	108	133	0,727	0,87	2,88	2130	1000
4 x 35	30,8	132	160	0,524	0,627	4,03	2680	1000
4 x 50	34,5	160	190	0,387	0,463	5,75	3410	1000
4 x 70	39,5	202	234	0,268	0,321	8,05	4570	1000
4 x 95	45,7	249	280	0,193	0,231	10,93	6080	1000
4 x 120	49,3	289	319	0,153	0,183	13,8	7260	1000
4 x 150	54,2	329	357	0,124	0,148	17,25	8820	1000
4 x 185	60,3	377	402	0,0991	0,119	21,28	10970	1000
4 x 240	67,3	443	463	0,0754	0,09	27,6	13790	1000
4 x 300	74,6	504	518	0,0601	0,072	34,5	17160	500
4 x 400	83,7	577	579	0,047	0,056	41,2	21460	500
4 x 16 + 10	24,7	80	102	1,15	1,376	1,84	1620	1000
4 x 25 + 16	29,8	108	133	0,727	0,87	2,88	2390	1000
4 x 35 + 16	31,9	132	160	0,524	0,627	4,03	2900	1000
4 x 50 + 25	36,5	160	190	0,387	0,463	5,75	3800	1000
4 x 70 + 35	41,3	202	234	0,268	0,321	8,05	5040	1000
4 x 95 + 50	47,6	249	280	0,193	0,231	10,93	6690	1000
4 x 120 + 70	52,2	289	319	0,153	0,183	13,8	8220	1000
4 x 150 + 70	56,7	329	357	0,124	0,148	17,25	9730	1000
4 x 185 + 95	63,1	377	402	0,0991	0,119	21,28	12140	1000
4 x 240 + 120	70,3	443	463	0,0754	0,09	27,6	15200	500
4 x 300 + 150	77,9	504	518	0,0601	0,072	34,5	18910	500
5 x 16	25,5	80	102	1,15	1,376	1,84	1740	1000
5 x 25	30,7	108	133	0,727	0,87	2,88	2550	1000
5 x 35	34	132	160	0,524	0,627	4,03	3250	1000
5 x 50	37,7	160	190	0,387	0,463	5,75	4100	1000
5 x 70	43,3	202	234	0,268	0,321	8,05	5550	1000
5 x 95	50	249	280	0,193	0,231	10,93	7350	1000
5 x 120	54,4	289	319	0,153	0,183	13,8	8890	1000
5 x 150	59,8	329	357	0,124	0,148	17,25	10790	1000
5 x 185	66,2	377	402	0,0991	0,119	21,28	13390	1000
5 x 240	74,5	443	463	0,0754	0,09	27,6	16940	500
