LIHCH-TP FE180/E30-E60
Teknik Bilgiler
LIHCH-TP FE180/E30-E60 Yangına Dayanıklı Kablo

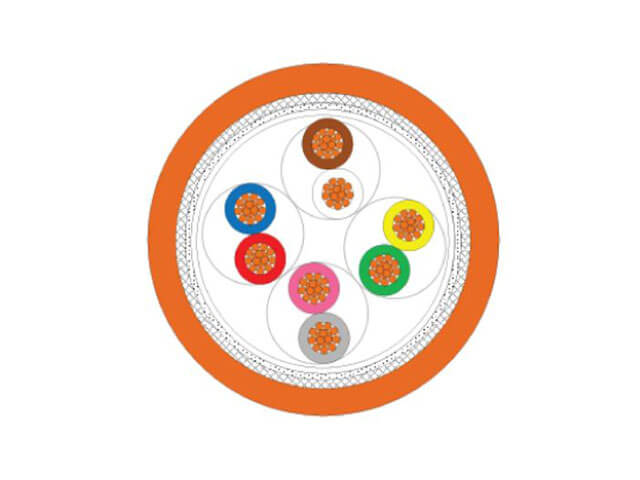

Yapısı
İletken: IEC 60228; DIN VDE 0295; EN 60228 Sınıf 5
Elektrolitik Tavlı Bakır
Yalıtkan: Çapraz Bağlı Seramik Formunda Polimer Kompaund
Yalıtım Renk: DIN 47100
Büküm: Çift büküm katlar halinde
Teknik Bilgiler
Ayırıcı Bant: Pes Bant + Cam Elyaf Bant
Ekran: Kalaylı Bakır Örgü
Kılıf: EN 50290-2-27 HFFR Kompaund
Kılıf Rengi: RAL 2003 Turuncu
Kullanma Yeri
- Elektromanyetik karışma ve girişimlerin olduğu
- İnsanların yogun olarak bulundugu kapalı ortamlarda
- Enstrüman ve kontrol mühendisliğinde
- Endüstriyel elektronikte
- Bilgisayar ve ofis makinelerinde
- Bina içi haberleşme sistemlerinde
- Bina içi ses sistemlerinde
- İnsan hayatının ve önemli malzemelerin korunması gereken yerlerde
TEKNİK ÖZELLİKLER | ||||||||
| İLETKEN DİRENCİ | YALITIM DİRENCİ (min) | EFEKTİF KAPASİTE | AKIM TAŞIMA KAPASİTESİ | |||||
| mm² 0,22 0,34 0,5 0,75 1 1,5 2,5 | Ω/km 79 56 39 26 19,5 13,3 7,98 | MΩxkm 0,22mm²/0,34mm² = 200 ≥0,50mm² = 20 | 120 nF/km | mm² 0,22 0,34 0,5 0,75 1 1,5 2,5 | A 2,5 4,5 6 13 16 20 25 | |||
| BÜKÜLME YARIÇAPI | TEST VOLTAJI | ÇALIŞMA VOLTAJI | ÇALIŞMA SICAKLIĞI |
| 7,5x Cable Ø | 0.22mm²/0.34mm² = 1200V ≥0,50mm² = 2000V | 0,22mm²/0,34mm² = 250V ≥ 0,50mm² = 300/500V | -40ºC +70ºC |
| ALEV GECİKTİRİCİLİK TEST | ALEV YAYILIMI TESTİ | DUMAN YOĞUNLUĞU TESTİ | KOROZİF GAZ TESTİ |
| IEC 60332-1-2 VDE 0482-332-1-2 EN 60332-1-2 BS EN 60332-1-2 | IEC 60332-3-24 DE 0482-332-3-24 EN 60332-3-24 BS EN 60332-3-24 | IEC 61034-2 VDE 0482-1034-2 EN 61034-2 BS EN 61034-2 | IEC 60754-2 VDE 0482-754-2 EN 60754-2 BS EN 60754-2 |
| HALOJENSİZLİK TESTİ | DEVRE BÜTÜNLÜĞÜ TESTİ (FE180) | MEKANİK ŞOKLU DEVRE BÜTÜNLÜĞÜ TESTİ (PH120) | KABLO SİSTEMİNİN DEVRE BÜTÜNLÜĞÜ TESTİ (E30-E60) |
| IEC 60754-1 VDE 0482-754-1 EN 60754-1 BS EN 60754-1 | IEC 60331-23 | EN 50200 VDE 0482-200 BS EN 50200 | DIN 4102-12 |
