YXC8VZ2V-R (20.3/35kV)
Teknik Bilgiler
YXC8VZ2V-R 20.3/35 kV TSEK
N2XSEYRGbY 20.3/35 kV

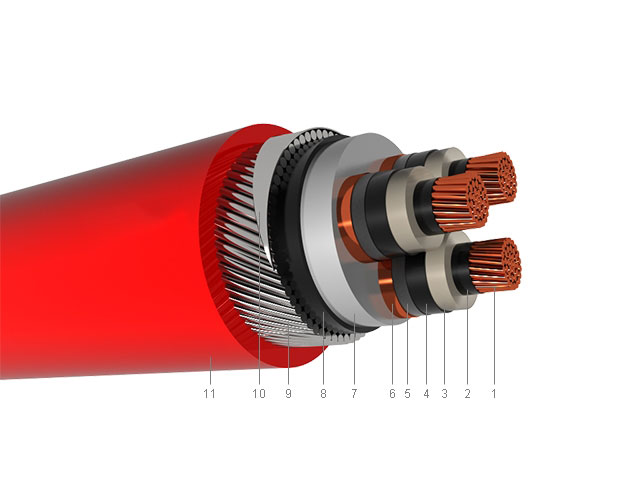

Yapısı
- Çok telli bakır iletken
- İç yarı iletken
- XLPE izole
- Dış yarı iletken
- Yarı iletken bant
- Bakır ekran
- Dolgu
- Ara kılıf
- Galvanizli yuvarlak çelik tel
- Galvanizli çelik bant
- PVC dış kılıf
Teknik Bilgiler
Maksimum işletme sıcaklığı: 90°C
Maksimum kısa devre sıcaklığı: 250°C (+≤ 5 sn)
Serin sıcaklığı min: -5°C
Standart: TS IEC 60502-2 VDE 0276
Kullanma Yeri
Bu kablolar, kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslenmelerinde, hariçte, kablo kanallarında, dahilde ve toprak altlarında kullanılır. Ayrıca bu kablolar mekanik zorlamaların bulunduğu yerlerde kullanılır.
TEKNİK ÖZELLİKLER | ||||||||
Normal | Kablo Dış | Akım Taşıma | Çalışma | Çalışma | İletken DC | Net | Sevk | |
mm2 | mm | Havada | Toprakta | mH/Km | µF/km | Ohm/Km | Kg/Km | Mt |
3x50/16 | 86.50 | 214 | 214 | 0,45 | 0,11 | 0,387 | 13210 | 250 |
3x70/16 | 90.50 | 269 | 261 | 0,42 | 0,12 | 0,268 | 14610 | 250 |
3x95/16 | 94.50 | 326 | 313 | 0,41 | 0,14 | 0,193 | 16220 | 250 |
3x120/16 | 98.50 | 377 | 356 | 0,39 | 0,15 | 0,153 | 17770 | 250 |
3x150/25 | 101.00 | 426 | 400 | 0,37 | 0,16 | 0,124 | 19230 | 200 |
3x185/25 | 106.00 | 510 | 441 | 0,36 | 0,17 | 0,0991 | 21460 | 200 |
3x240/25 | 111.00 | 579 | 510 | 0,34 | 0,18 | 0,0754 | 24230 | 200 |
3x300/25 | 117.00 | 654 | 604 | 0,32 | 0,23 | 0,0601 | 27380 | 200 |
