LI2Y(St)CH PIMF
Teknik Bilgiler
Esnek yapıları ile dar alanlarda rahatlıkla uygulanabilirler.
Bu tip kablolar dış ortamlarda kullanılmaz.
*EMC: Elektromanyetik uyumlu

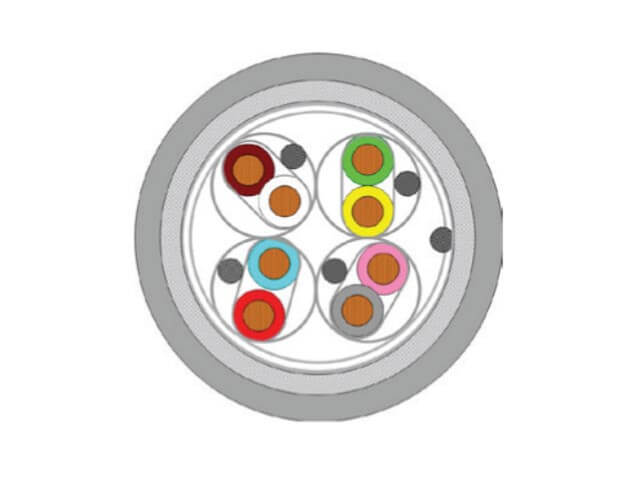

Yapısı
İletken: IEC 60228; DIN VDE 0295; EN 60228 Sınıf 2 ya da Sınıf5
Elektrolitik Tavlı Veya Kalaylı Bakır
Yalıtkan: EN 50290-2-23 PE Kompaund
Yalıtım Renk: DIN 47100
Bireysel Ekran: Pes Bant + Kalaylı Bakır Toprak Teli + Pes Bant
Büküm: Ekranlanmış çiftlerin katlar halinde bükümü
Teknik Bilgiler
Ayırıcı Bant: Pes Bant
Genel Ekran: Kalaylı Toprak Teli + Al-Pes Bant +Kalaylı Bakır Tel Örgü
Kılıf: EN 50290-2-27 HFFR Kompaund
Kılıf Rengi: RAL 7001 Gri
Kullanma Yeri
- Elektromanyetik karışma ve girişimlerin yüksek olduğu
- İnsanların yoğun olarak bulunduğu kapalı ortamlarda
- Enstrüman ve kontrol mühendisliğinde
- Endüstriyel elektronikte
- Bilgisayar ve ofis makinelerinde
- Otomasyon sistemleri
- Yüksek hızlı data sistemleri
TEKNİK ÖZELLİKLER | |||||||||
| İLETKEN DİRENCİ | YALITIM DİRENCİ (500 V) | EFEKTİF KAPASİTE | AKIM TAŞIMA KAPASİTESİ | ÇALIŞMA VOLTAJI | TEST VOLTAJI | BÜKÜLME YARIÇAPI | |||
| mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5 | Ω/km 79 56 39 26 19,5 13,3 7,98 | 5000 MΩXKm | mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5 | pF/m 70 80 90 90 90 100 120 | mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5 | A 2,5 4,5 6,0 13 16 20 25 | 0,22/0,34mm2 = 250V >0,50mm2 = 300/500V | 0,22/0,34mm2 = 1500V 0,50mm2 = 2000V | 7,5x Cable Ø |
| ÇALIŞMA SICAKLIĞI | IMPEDANCE (APPROX) | İNDÜKTANS | ALEV GECİKTİRİCİLİK TESTİ | DUMAN YOĞUNLUĞU TESTİ | KOROZİF GAZ TESTİ | ALEV YAYILIMI TESTİ | HALOJENSİZLİK TESTİ |
-30ºC +70ºC | 78Ω | 0,67mH/km | IEC 60332-1-2 VDE 0482-332-1-2 EN 60332-1-2 | IEC 61034-2 VDE 0482-1034-2 EN 61034-2 | IEC 60754-2 VDE 0482-754-1/2 EN 60754-2 | IEC 60332-3-25 VDE 0482-332-3-25 EN 60332-2-25 | IEC 60754-1 VDE 0482-754-2 EN 60754-2 |
