SERVO 160-CY / 2YSLCY
Teknik Bilgiler
ESNEK YAPILARI İLE DAR ALANLARDA RAHATLIKLA UYGULANABİLİRLER
BU TİP KABLOLAR DIŞ ORTAMLARDA KULLANILMAZ
RAL 9005 SİYAH KILIF: UV DAYANIMI İSTENEN YERLERDE

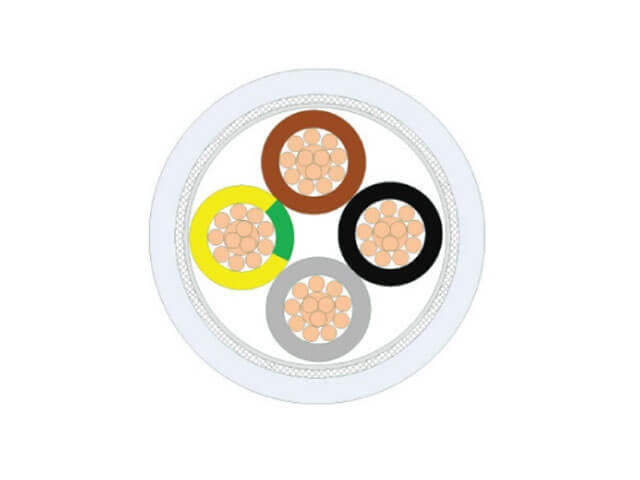

Yapısı
İletken: IEC 60228; DIN EN 60228; EN 60228 Sınıf 5
Bükülü Elektrolitik Tavlı Bakır
Yalıtkan: DIN VDE 0207 Bölüm-2 PE Kompaund
Yalıtım Renk: DIN VDE 0293; TS HD 308 S2
Büküm: Uygun adımda katlar halinde
Teknik Bilgiler
Ekran: Pes Bant + Al-Pes Bant + Kalaylı Bakır Örgü
Kılıf: EN 50363-4-1 PVC Kompaund
Kılıf Rengi: Şeffaf
Kullanma Yeri
- Elektromanyetik karışım ve girişimlerin olduğu frekans kontrollü motor beslemelerinde
- Otomobil endüstrisinde
- Enerji istasyonlarında
- Ambalaj endüstrisinde
- Takım tezgahlarında
- Montaj ve üretim hatlarında
- Endüstriyel pompalarda
- Havalandırma sistemlerinde
- Taşıma bantlarında
- Kuru, nemli, asitik ve yağlı ortamlarda
- Mekanik zorlanmaların orta derece olduğu yerlerde kullanılırlar
- Frekans konvertör devrelerinde motor besleme kablosu
| İLETKEN DİRENCİ | YALITIM DİRENCİ | AKIM TAŞIMA KAPASİTESİ | ÇALIŞMA VOLTAJI | TEST VOLTAJI | EFEKTİF KAPASİTE | ||
| mm² 1,5 2,5 4,0 6,0 10 16 25 35 50 70 95 | Ω/km 13,3 7,98 4,95 3,30 1,91 1,21 0,780 0,554 0,386 0,272 0,206 | MΩxKm 200 MΩ.km | mm² 1,5 2,5 4,0 6,0 10 16 25 35 50 70 95 | A 20 25 34 44 61 82 108 135 168 207 250 | Uo/U(Umax) 0,6/1(1,2) kV | 4000 V | DAMAR/DAMAR=70 250 nF/kmDAMAR/EKRAN =110 410 nF/km |
| BÜKÜLME YARIÇAPI | ÇALIŞMA SICAKLIĞI | ALEV GECİKTİRİCİLİK TESTİ |
| 10x Cable Ø | +5ºC+70ºC Hareketli -40ºC +70ºC Sabit | IEC 60332-1-2 DIN EN 60332-1-2 EN 60332-1-2 |
